超级电容模组
商品详情
性能特点
技术参数
产品优势：
超级电容模组一般指双电层电容。双电层电容(Electrical Double-Layer Capacitor)是超级电容器的一种，是一种新型储能装置。双电层电容介于电池和电容之间，其极大的容量完全可以作为使用。
产品性能表：
产品优点：
| 项目 | 特性 |
| 额定电压 | 48V或定制 |
| 容量 | 800F或定制 |
| 工作温度 | -40℃-65℃ |
| 容差 | 0+20% |
| 尺寸 | 30.5*7.5*5cm |
| 内阻 | ≤40mΩ |
| 重量 | 1.787KG |
| 温度特性 | 从-40℃到65℃ 容量变化：△c∠初始测量值的30%@25℃ 内阻变化：△ESR∠标称值的100% |
| 高温负荷寿命 | 25℃和额定电压下，负荷1000h 容量变化：△c∠初始测量值的30%@25℃ 内阻变化：△ESR∠标称值的200% |
| 常温负荷寿命 | 25℃和额定电压下，负荷10年 容量变化：△c∠初始测量值的30%@25℃ 内阻变化：△ESR∠标称值的200% |
| 常温循环寿命 | 25℃下，50万次充放电循环后（从额定电压放至1/2额定电压）容量变化：△c∠初始测量值的30%@25℃ 内阻变化：△ESR∠标称值的200% |
产品展示：

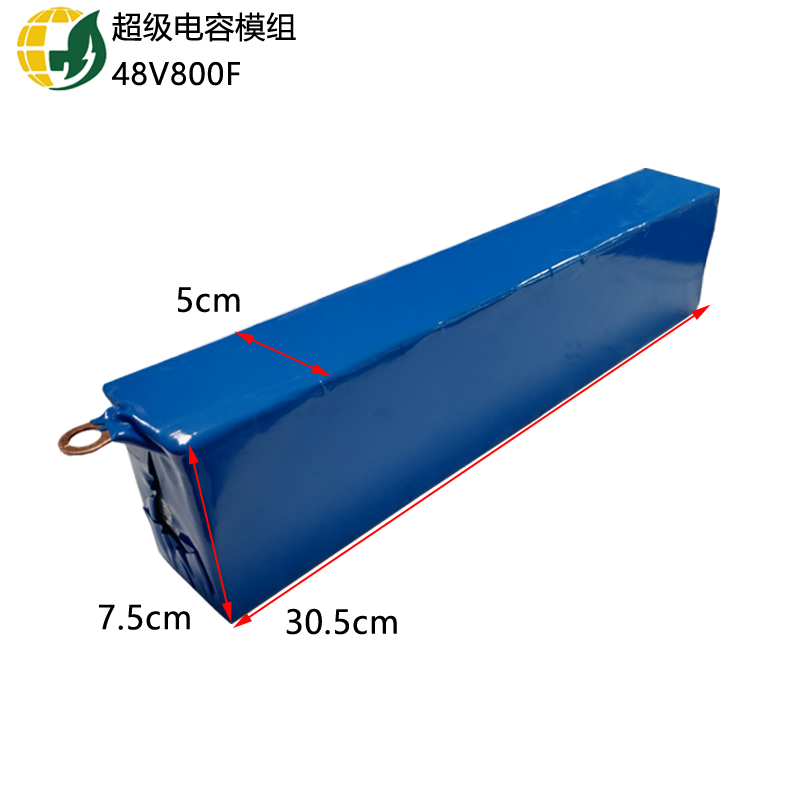

产品尺寸：
应用领域：
●智能电表，智能水表，智能流量表等仪器仪表
●后备电源：RAM、雷管、汽车记录仪、智能仪表、真空开关、数码相机、马达驱动 EVD, 电脑，汽车导航仪，数码相机
●储能：智能三表、UPS、安防设备、通信设备、手电筒、水表、气表、车尾灯、小家电、电动玩具，无绳电话机，电视机，电饭锅
●大电流工作：电气化铁路、智能电网控制、混合动力车、无线传输
●大功率支持：风力发电、机车启动、点火、电动汽车 LED闪光灯，太阳能发电等
测试方法：
1.静电容量测试方法：
（1）测试原理
C=It(U1-U2)
式中：C-静电容量，F;
I-恒定放电电流，A;
U1、U2-采用电压，V;
t-U1到U2所需的放电时间，S
（2）、测试程序
用100A的电流对电容器充电，电容器充电到工作电压止并恒压10秒，然后以100A的电流对电容器放电，取U1为1.2VU2为1.0V，记录该电压范围内的放电时间，共循环的静电容量，取平均值。
2.储存能量测试
（1）测试原理：
超级电容器能量的测试，是采用以电容器给定的电压范围，对电容器进行恒功率放电到1/2工作电压的方法进行。电容器的输出能量W是由恒定放电功率P和放电时间T关系得到的，即：
W=P.T
（2）测试工序
用恒定电流100A对电容器充电到工作电压，然后，恒定至充电电流下降到规定电流（牵引型10A，启动型1A），静止5秒后，以恒定功率对电容器放电到1/2工作电压，录放电时间并计算量值。循环3次测量，取平均值。
3.等效串联电阻测试（DC)
（1）测试原理
电容器的内阻是根据电容器断开恒流充电电路10毫秒内，电压的突变来测量的。即：式中：
R-电容器的内阻；
U0-电容器切断充电前的电压；
Ui-切断充电后10毫秒内的电压；
I-切断充电前的电流。
（2）测量工序
对电容器以恒定电流100A充电，充电工作电压的80%时断开充电电路，用采样机分，别记录电容器断电后10毫秒内的电压变化值，并计算内阻，重复3次，取平均值。
4.漏电流测试
将电容器以恒电流100A充电至额定电压后，在此电压值下恒压充电30min,然后开路搁置72h。在最初的三个小时内，每一分钟记录一次电压值，在剩余的时间内，每十分钟记录一次电压值。
计算自放电能量损失，SDLF=1-(V/VW)2,计算时间点分别为：0.5,1,8,24,36,72h.
注：电压测试仪须具备高输入阻抗，将放电影响降低最小。
注意事项：
一、运用
1.运用温度不宜超越额定温度上限或下限（-20度~+55度）
2.应在标称电压下运用。一起，为延长产品运用寿数，引荐单体在“额定电压”（2.5v-3.8v)范围内运用。
3.运用之前请承认极性，制止反接。
4.外界环境温度对电容器的寿数具有重量影响，请远离热源。
5.请勿直接触摸水.油.酸或碱。
6.请勿揉捏、钉刺或拆解电容器。
7.请勿随意丢弃电容器，抛弃时请根据国家环保标准进行处理。
二、存储
1.在运输过程中，应避免产品剧烈震动，揉捏、雨淋和化学物品的浸蚀，要轻拿轻放。
2.电容器不可处于相对湿度为85%以上或含有有毒气体的场所，该种环境下引线及壳体易受潮及腐蚀，导致超快充电池断路。
3.若需长期储存，请在温度-40~35度，相对湿度50%以下，通风杰出的场所存放。
